全密闭黄磷高温含尘炉气净化系统（磷化工）

【全密闭黄磷高温含尘炉气净化系统（磷化工）】

 产品参数

炉气发生量：5000~6000㎡/h；

炉气主要成分：P4

烟气含尘浓度:50~200g/N㎡;

电炉出口炉气温度：120℃~180℃；最高≤340℃；

粉尘粒径：5~200μm；

设计温度：350℃；

设计压力：±30KPa；

净化后烟气含尘量：＜10mg/Nm³；

反吹气体：高温氮气；

反吹压力：0.3~0.8MPa；

反吹气体温度：~200℃；

运行效率：≥97%；

工作方式：连续；

工作环境：防雨、防雪半封闭厂房

工艺流程及原理

从黄磷电炉产生的含尘炉气先通过炉气加热器加热得到200℃以上的高温炉气，再进入高温YT除尘器净化除尘，净化后的高温洁净炉气进入喷淋塔进行喷淋洗涤，洗涤下来的黄磷收集至沉降槽后再进入下一工段处理，洗涤后的洁净尾气经总水封保护后输送至尾气利用工段使用。氮气从缓冲罐出来后进入一体式加热气包，在气包内将氮气加热到设计温度，加热后的氮气实行定时/定阻反吹，恢复膜通量。拦截下来的粉尘间接排入中间灰罐，并由中间灰罐冷却暂存后定期排出系统作为生产原料或副产品。

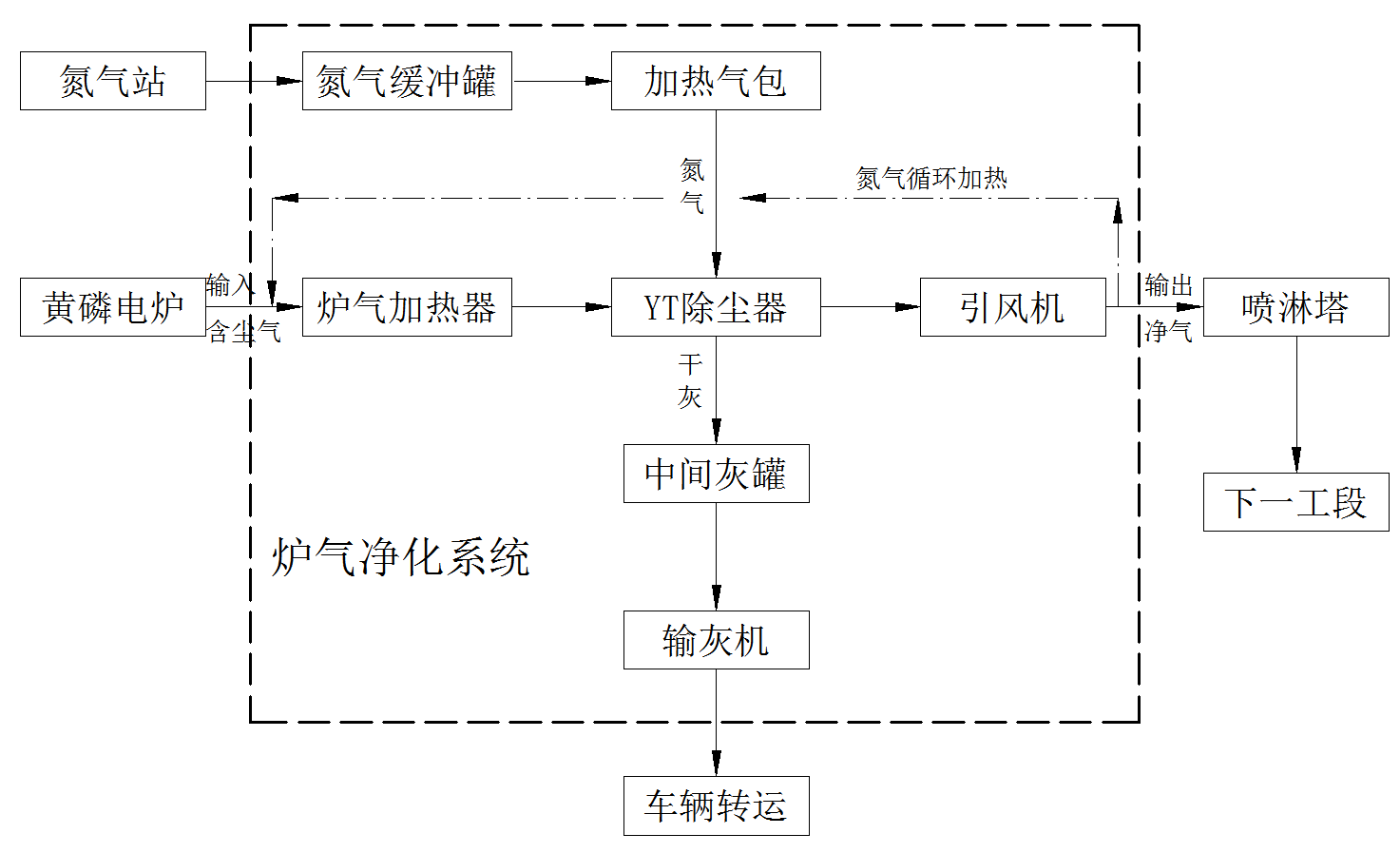

工艺流程图

                         YT膜除尘工艺流程框图

注：虚线框内为YT膜炉气净化系统

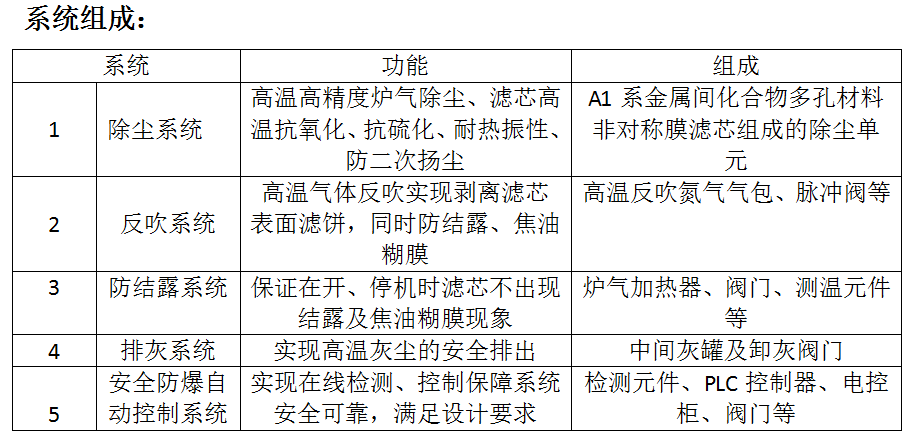

系统组成
